Ostatní modely ⇒ Ivanův Land Rover Defender D90, Bruder, 1:16, 4x4

[drozd60]

Ahoj
Jako vždy paráda.

[PetrNC]

Čisté a technicky promyšlené - jako vždy ...

[Vítek]

Proč je vždy na jednom konci nápravy ještě jeden kloub na tom linku?

[Ivan]

Proč je vždy na jednom konci nápravy ještě jeden kloub na tom linku?

Je to z důvodu kinematiky.
Pro názornost jsem naflákal pár obrázků. Promiňte nepřesnosti.

Šedou barvou je znázorněna náprava s přišroubovaným kompletním a zkráceným linkem,
žlutou barvou - zkrácený link,
a červenou - osa kulových čepů na rámu, která se pro naši představu v prostoru nebude pohybovat.



Situace 1: Vozidlo jede po rovině

Osa čepů a náprava jsou rovnoběžné.



Situace 2: Kolo nápravy najede na nerovnost

Náprava se vychýlí a osy budou mimoběžné.



Z následujících obrázků je zřejmé, proč jsem link rozdělil.
Je to proto, že by se náprava proti ose čepů vůbec nemohla otočit.





V obou případech kompletní link přenáší složku vektoru dopředné síly a současně zachycuje reakční moment pohonu kola.
Zkrácený link přenáší jen složku vektoru dopředné síly.
Vertikální síly budou přenášet svislé pružiny tlumiče (zde nejsou zobrazeny).

Z tohoto obrázku je zřejmé, že při vychýlení nápravy by také došlo k zvětšení roztečí otvorů pro kulové klouby.



Řeším to tak, že oba linky jsou ve střední části zúženy a jejich konce se budou se při vychylování prohýbat směrem k sobě.

Doufám, že mi to Číňani zase neukradnou, jak se to již v minulosti stalo..

[PetrNC]

[Vítek]

Dobře, díky už to chápu

Jestli se bojíte tak to klidně smažte, ať to Číňani neukradnou

[Ivan]

Ahoj.
Tak jsem pokročil.
Mám hotový 3D model rámu.
Vyrobil jsem model z papíru a parádně do karoserie zapadne s přesností 0.5 mm.
Ještě že jsem si dal hodně záležet na jejím odměřování.



Dnes jsem také poslal poptávku na vvypálení rámu a příslušných dílů laserem.

[Drake]

Moc se těším až bude hotový Veliteli, prosím Tě kde si necháš pálit věci? Já mám v práci pod palcem jen plasmu a v kooperačce laser, obojí je bohužel příliš výkonné abych si na tom pálil věci pro tanky z plechů o síle do 2mm.

[Ivan]

..., prosím Tě kde si necháš pálit věci?

Ahoj.
Chodím pálit sem:
https://www.kovo-klobas.cz/

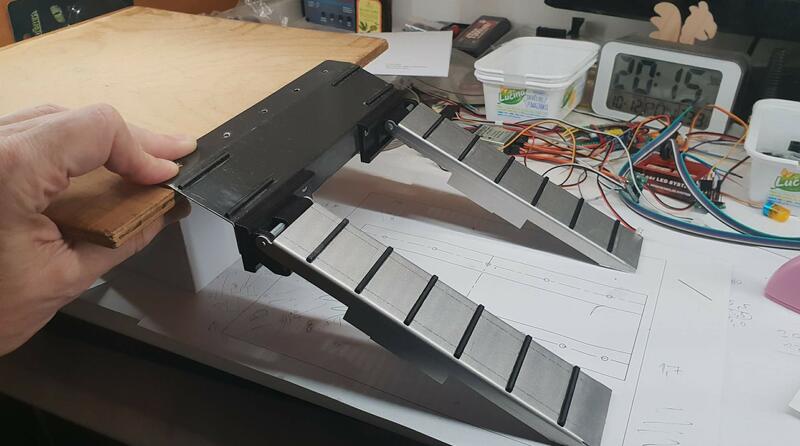

Pálili mi díly na kabinu MB tahače, nájezdové rampy na podvalník. Al plech Tl. 1 mm.



Mají také ohýbací centrum... nájezdové rampy na podvalník.

[Ivan]

Myslím, že mám konečnou podobu podvozku.



Mám již něco vytištěno.
Některé díly jsem musel upravit.

Po vytištění linků, oka pro kulové klouby praskaly. Mírně jsem upravil celkový dizajn a vytiskl jinak.
Už je to super.





Budu pokračovat v tisku a čekám na vypálený rám.
